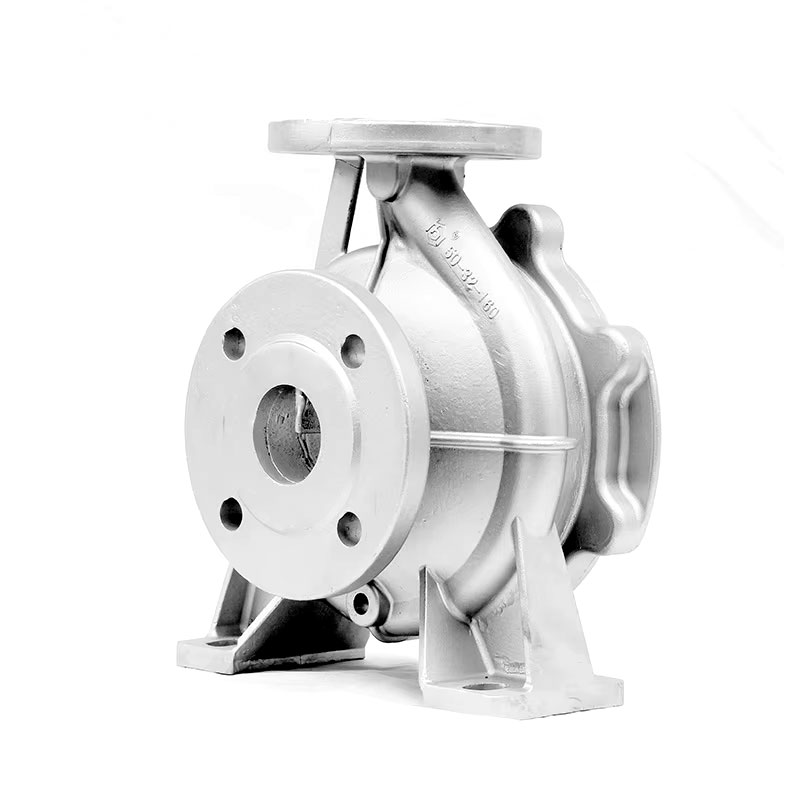

Phụ kiện vỏ máy bơm đúc nhôm trọng lực A356 cường độ cao

Các phụ kiện vỏ máy bơm đúc nhôm khuôn kim loại trọng lực A356 cường độ cao của Losier được hình thành bằng cách sử dụng khuôn kim loại có thể tái sử dụng chỉ với chất làm đầy trọng lực dẫn đến các đặc tính cơ học tuyệt vời. Hợp kim A356 mang lại khả năng hàn và chống ăn mòn tốt sau khi xử lý T6. Các ứng dụng điển hình bao gồm xi lanh động cơ, vỏ hộp số, bộ phận cánh và phụ kiện hàng không vũ trụ.

Tại sao đúc khuôn kim loại trọng lực A356

Độ chính xác kích thước

Khuôn kim loại có thể tái sử dụng duy trì hình dạng khoang nhất quán. Vật đúc đạt được dung sai chặt chẽ mà không cần phun áp suất cao.

Tính chất cơ học vượt trội

Làm đầy chậm, trọng lực giúp giảm thiểu hiện tượng bẫy khí và độ xốp. Vỏ máy bơm đúc nhôm khuôn kim loại trọng lực A356 cường độ cao Các phụ kiện thể hiện độ giãn dài và độ bền mỏi cao hơn so với vật đúc áp suất cao.

Bề mặt hoàn thiện tốt

Độ nhám bề mặt đúc thường đạt Ra 3,2–6,3 µm, có thể giảm xuống Ra 1,6 µm khi xử lý thứ cấp.

Hiệu quả vật liệu

Không cần lượng nguyên liệu dư thừa hoặc hệ thống bắn áp suất cao. Tỷ lệ phế liệu thấp hơn và giảm phụ cấp gia công.

Quy trình sản xuất hoàn chỉnh của Losier

1. Chuẩn bị khuôn: Làm nóng khuôn kim loại trước (150–260°C) và phủ lớp sơn chống dính.

2. Chuẩn bị nấu chảy: Làm tan chảy thỏi A356, khử khí và giữ ở nhiệt độ 700–750°C.

3. Đổ: Đổ bằng phương pháp múc hoặc đổ nghiêng với tốc độ đổ đầy 0,5–2,0kg/s.

4. Làm nguội: Để đông đặc trong khuôn từ 30 giây đến 5 phút tùy theo độ dày thành.

5. Đẩy ra: Mở khuôn và đẩy vật đúc ra ở nhiệt độ 300–450°C.

6. Xử lý sau: Cắt, xử lý nhiệt T6 (giải pháp + lão hóa), gia công CNC và kiểm tra.

Tùy chọn xử lý bề mặt

phun cát

Cải thiện bề mặt lên Ra 3,2 µm, chuẩn bị cho độ bám dính của lớp phủ.

hoàn thiện CNC

Đạt được dung sai 0,05 mm trên bề mặt bịt kín và lỗ ổ trục.

Anodizing

sơn tĩnh điện – Tăng cường khả năng chống ăn mòn và vẻ ngoài.

Tích hợp CAD

Tất cả quá trình phát triển sản phẩm tại Losier đều áp dụng công nghệ CAD từ ý tưởng đến sản xuất. Các tệp 2D hoặc 3D của khách hàng được nhập trực tiếp để thiết kế khuôn, mô phỏng cổng và tạo đường dẫn gia công. Phân tích độ rắn dự đoán độ co ngót và độ xốp trước khi đúc lần đầu. Quy trình làm việc kỹ thuật số này giúp giảm số lần chạy thử và đảm bảo rằng mọi Phụ kiện vỏ máy bơm đúc nhôm khuôn kim loại trọng lực A356 cường độ cao đều phù hợp với các yêu cầu về hình học và chức năng ban đầu. Các bản sửa đổi được xử lý nhanh chóng và các sửa đổi về khuôn được theo dõi trong cùng môi trường CAD.

Điểm mạnh của công ty

Dịch vụ một cửa tích hợp

Từ phát triển thị trường và tạo mẫu đến hỗ trợ sản xuất và sau bán hàng.

Tính linh hoạt của nhiều quy trình

Đúc trọng lực, đúc cát, đúc đầu tư, đúc khuôn, áp suất thấp, ly tâm và đúc liên tục.

Hoạt động thứ cấp nội bộ

Hàn, cắt laser, dập, xử lý nhiệt, tiện/phay/mài/khoan CNC và hoàn thiện bề mặt.

Sự tuân thủ

Sản phẩm được sản xuất theo tiêu chuẩn quốc gia và tiêu chuẩn ngành (các hạng mục không đạt tiêu chuẩn trên mỗi bản vẽ). Tất cả hoạt động R&D đều sử dụng công nghệ CAD.

Mô tả chi tiết
